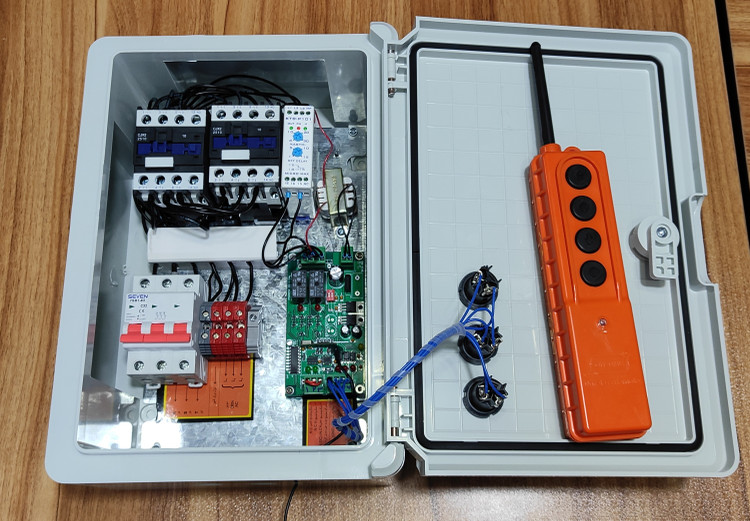

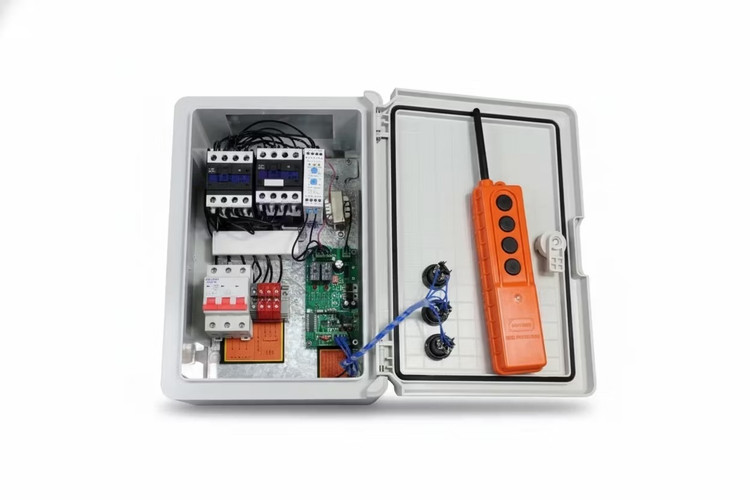

ریموت بالابر ساختمانی سه فاز با کنترل فاز

سیستم کنترل از راه دور سه‌فاز "آن تایم" با قابلیت فرمان‌پذیری از طریق یک دستگاه فرستنده (تک ریموت)، راه‌حلی مدرن برای جایگزینی تابلوهای فرمان کابلی سنتی در بالابرهای ساختمانی است. این سیستم نه تنها راحتی اپراتور را تضمین می‌کند، بلکه به واسطه داشتن مدارات حفاظتی تخصصی برای موتورهای سه‌فاز، ایمنی و طول عمر تجهیزات را به شکل چشمگیری افزایش می‌دهد.

در دنیای ساخت و ساز و صنایع، بالابرها نقش حیاتی در جابجایی مصالح و تجهیزات ایفا می‌کنند. به طور سنتی، کنترل این بالابرها از طریق تابلوهای فرمان کابلی انجام می‌شده است. این روش، هرچند کارآمد بوده، اما محدودیت‌های فراوانی را برای اپراتور و همچنین احتمال آسیب‌دیدگی کابل‌ها را به همراه داشته است. سیستم "آن تایم" با رویکردی نوین، این محدودیت‌ها را برطرف کرده و با بهره‌گیری از فناوری رادیویی، تجربه‌ای ایمن‌تر، منعطف‌تر و کارآمدتر را برای کاربران فراهم می‌آورد.

مزایای ریموت بالابر سه فاز آن تایم مجهز به کنترل فاز

یکی از برجسته‌ترین ویژگی‌های این سیستم، تمرکز بر حفظ سلامت و جلوگیری از آسیب‌دیدگی موتورهای سه‌فاز است. این حفاظت‌ها به طور خودکار و در لحظه وقوع مشکل، فعال شده و از بروز خسارات جدی جلوگیری می‌کنند.

• جلوگیری از آسیب ناشی از قطع فاز :
  مدارهای فاز معمولاً از سه سیم تشکیل شده‌اند که جریان متناوب سه‌فاز را به موتور می‌رسانند. در محیط‌های ساختمانی، احتمال قطع شدن یکی از این فازها به دلایل مختلفی مانند خرابی اتصالات، مشکل در شبکه برق، یا آسیب فیزیکی به کابل‌های ورودی وجود دارد.

  هنگامی که یکی از فازها قطع می‌شود، موتور سه‌فاز دیگر قادر به تولید میدان مغناطیسی متوازن نخواهد بود. این امر منجر به افزایش جریان مصرفی در دو فاز باقی‌مانده و گرم شدن بیش از حد سیم‌پیچ‌های موتور می‌شود، که در نهایت به سوختن موتور منجر خواهد شد.

  سیستم "آن تایم" مجهز به مدار تشخیص قطع فاز است. این مدار به طور مداوم ولتاژ هر سه فاز را مانیتور می‌کند. در صورت تشخیص افت قابل توجه ولتاژ در یک فاز یا قطع کامل آن، سیستم بلافاصله فرمان قطع جریان به موتور را صادر می‌کند. این عمل سریع، فرصت کافی برای آسیب دیدن موتور را از بین می‌برد و از خسارت‌های پرهزینه جلوگیری می‌کند.

  فرمول تقریبی جریان در حالت قطع فاز
  فرض کنید جریان نرمال در هر فاز باشد. در صورت قطع یک فاز، اگر ولتاژ فازهای باقی‌مانده ثابت بماند، جریان عبوری از موتور به صورت تقریبی افزایش می‌یابد. بدون ورود به جزئیات پیچیده موتورهای سه‌فاز، می‌توان گفت که افزایش جریان می‌تواند تا چندین برابر حالت نرمال باشد، که منجر به گرمای بیش از حد می‌شود.

• حفاظت در برابر توالی فاز معکوس
  موتورهای سه‌فاز دارای جهت چرخش مشخصی هستند که توسط توالی فازهای ورودی تعیین می‌شود. اتصال صحیح فازها (مثلاً فاز A، سپس B، سپس C) باعث چرخش موتور در جهت عقربه‌های ساعت (یا جهت دلخواه) می‌شود. اما اگر ترتیب فازها به اشتباه معکوس شود (مثلاً فاز A، سپس C، سپس B)، موتور در جهت مخالف شروع به چرخش خواهد کرد.

  در بالابرها، چرخش معکوس موتور می‌تواند پیامدهای فاجعه‌باری داشته باشد. به عنوان مثال، اگر بالابر در حال بالا بردن بار باشد و توالی فاز معکوس شود، بار به جای بالا رفتن، سقوط خواهد کرد که منجر به خسارت جدی به بار، بالابر و حتی تلفات جانی خواهد شد.

  سیستم "آن تایم" دارای مدار تشخیص توالی فاز است. قبل از هرگونه فرمان استارت، سیستم توالی فازهای ورودی را بررسی می‌کند. در صورت تشخیص توالی معکوس، سیستم اجازه راه‌اندازی موتور را نخواهد داد و وضعیت خطا را اعلام می‌کند. این امر تضمین می‌کند که موتور همیشه در جهت صحیح و ایمن راه‌اندازی شود.

• کنترل متمرکز توسط یک اپراتور:
  با سیستم ریموت کنترل "آن تایم"، یک اپراتور واحد می‌تواند تمامی وظایف کنترلی بالابر را بر عهده بگیرد. این اپراتور دیگر نیازی به ایستادن در نزدیکی تابلو برق ندارد و می‌تواند در هر نقطه از محل کار که دید کافی به بار و مسیر حرکت دارد، حضور یابد. این امر به او اجازه می‌دهد تا:

  • نظارت دقیق بر بار: از موقعیت بار و احتمال برخورد آن با موانع اطمینان حاصل کند.

  • هماهنگی با پرسنل دیگر: ارتباط بهتری با کارگران در طبقات مختلف یا محل تخلیه بار داشته باشد.

  • جابجایی آزادانه: بدون محدودیت فیزیکی، در محیط کار تردد کند که این خود منجر به افزایش سرعت و بهره‌وری می‌شود.

• حذف محدودیت‌های سیمی:
  کابل‌های فرمان سنتی، یکی از نقاط ضعف سیستم‌های قدیمی بودند. این کابل‌ها در معرض:

  • کشش و سایش مداوم: به دلیل بالا و پایین رفتن مکرر بالابر.

  • آسیب‌های فیزیکی: برخورد با ابزار، مصالح و تجهیزات ساختمانی.

  • شرایط محیطی نامساعد: رطوبت، گرد و غبار، تابش نور خورشید.

  این عوامل منجر به فرسودگی زودرس کابل، نیاز به تعمیرات مکرر و در نهایت، قطع ناگهانی ارتباط کنترلی می‌شد. حذف این کابل‌ها توسط سیستم ریموت، این مشکلات را به طور کامل برطرف کرده و قابلیت اطمینان سیستم را به شدت افزایش می‌دهد.

• استفاده آسان (نصب و راه‌اندازی سریع):
  یکی از اهداف طراحی سیستم "آن تایم"، سهولت استفاده برای کاربران است.

  • نصب و راه‌اندازی سریع: این سیستم به گونه‌ای طراحی شده که جایگزینی تابلوهای فرمان قدیمی با آن، فرآیندی نسبتاً ساده است. معمولاً نیاز به تغییرات اساسی در سیم‌کشی برق اصلی بالابر نیست و اتصال رسیور سیستم به کنتاکتورهای بالابر، بخش اصلی نصب را تشکیل می‌دهد.

  • طراحی مدولار: اجزای سیستم (رسیور و فرستنده) به صورت ماژولار طراحی شده‌اند تا نصب و نگهداری آن‌ها آسان باشد.

  • رابط کاربری ساده ریموت: فرستنده (تک ریموت) دارای دکمه‌های واضح و مشخص برای دستورات بالا، پایین، استپ و در صورت وجود، استارت یا توقف اضطراری است که کار با آن را برای هر اپراتوری، حتی با کمترین تجربه، آسان می‌کند.

• کاهش استهلاک مکانیکی:
  کنترل دقیق و نرم که توسط سیستم ریموت فراهم می‌شود، از شروع‌ها و توقف‌های ناگهانی موتور جلوگیری می‌کند. این شروع‌ها و توقف‌های ناگهانی، که در اثر فشردن دکمه‌های روی تابلوهای قدیمی یا عدم دقت اپراتور رخ می‌داد، باعث وارد آمدن شوک و فشار به اجزای مکانیکی بالابر مانند گیربکس، کابل بکسل و ترمز می‌شد.

  سیستم "آن تایم" با کنترل پیوسته و دقیق، امکان شتاب‌گیری و شتاب‌کاهی نرم موتور را فراهم می‌آورد. این امر به طور قابل توجهی استهلاک قطعات مکانیکی را کاهش داده و عمر مفید بالابر را افزایش می‌دهد.

• برد عملیاتی مطمئن:
  سیستم‌های ریموت کنترل در محیط‌های ساختمانی با چالش‌های متعددی روبرو هستند. این محیط‌ها اغلب دارای نویزهای الکترومغناطیسی زیادی ناشی از کارکرد دستگاه‌های مختلف (مانند جوشکاری، موتورهای الکتریکی دیگر، و تجهیزات رادیویی) هستند که می‌توانند ارتباط رادیویی را مختل کنند.

  سیستم "آن تایم" از فناوری رادیویی استفاده می‌کند که برای کار در محیط‌های پرنویز طراحی شده است. این سیستم معمولاً از فرکانس‌های استاندارد و تکنیک‌های مدولاسیون مناسب برای ایجاد یک ارتباط پایدار و مطمئن بین فرستنده و گیرنده بهره می‌برد. این برد عملیاتی قابل اطمینان، اطمینان می‌دهد که فرمان‌های اپراتور بدون مشکل به بالابر منتقل می‌شوند، حتی در فاصله‌ای مناسب و در شرایط کاری چالش‌برانگیز.

کاربردهای ریموت بالابر سه فاز آن تایم مجهز به کنترل فاز

• بالابرهای ساختمانی سه‌فاز (مصالح بر):
  این یکی از رایج‌ترین و مهم‌ترین کاربردهای سیستم است. بالابرهای ساختمانی برای حمل مصالح (مانند آجر، سیمان، ماسه) و ابزار به طبقات مختلف ساختمان در حال احداث، استفاده می‌شوند. این دستگاه‌ها معمولاً از موتورهای سه‌فاز بهره می‌برند. جایگزینی تابلوهای فرمان سیمی با سیستم ریموت "آن تایم"، ایمنی اپراتور را در محیط شلوغ و پرخطر کارگاه ساختمانی به شدت افزایش می‌دهد. اپراتور می‌تواند با ریموت، در حالی که موقعیت خود را با توجه به دید بهتر به مسیر حرکت بالابر و اطراف آن تنظیم می‌کند، بار را کنترل نماید. حفاظت‌های فاز و اضافه بار نیز از استهلاک موتور در شرایط کاری سخت ساختمانی جلوگیری می‌کند.

• وینچ‌ها و بالابرهای کوچک صنعتی:
  در بسیاری از کارگاه‌های کوچک صنعتی، کارخانجات تولیدی، یا تعمیرگاه‌ها، از وینچ‌ها یا بالابرهای برقی برای جابجایی قطعات، ابزار یا تجهیزات استفاده می‌شود. این دستگاه‌ها اغلب موتورهای سه‌فاز دارند و به دلیل نیاز به دقت در موقعیت‌یابی بار، استفاده از کنترل از راه دور می‌تواند بسیار مفید باشد. سیستم "آن تایم" با قابلیت کنترل نرم و دقیق، دقت لازم را برای چنین کاربردهایی فراهم می‌کند. همچنین، حذف کابل‌های فرمان از مسیر کار، از گیر کردن یا آسیب دیدن آن‌ها جلوگیری می‌کند.

• جرثقیل‌های سبک کارگاهی:
  جرثقیل‌های سقفی یا جرثقیل‌های بازویی که در محیط‌های کارگاهی برای بلند کردن و جابجایی قطعات سنگین ماشین‌آلات یا مصالح استفاده می‌شوند، نیز می‌توانند از این سیستم بهره‌مند شوند. این سیستم امکان کنترل دقیق حرکت بالابر (بالا، پایین) را از فاصله دور فراهم می‌کند که برای هماهنگی بهتر با سایر بخش‌های کارگاه و افزایش ایمنی در هنگام جابجایی بار، ضروری است. به خصوص در مواردی که نیاز به مانور دقیق بار در فضاهای محدود وجود دارد، کنترل از راه دور بسیار کارآمد است.
