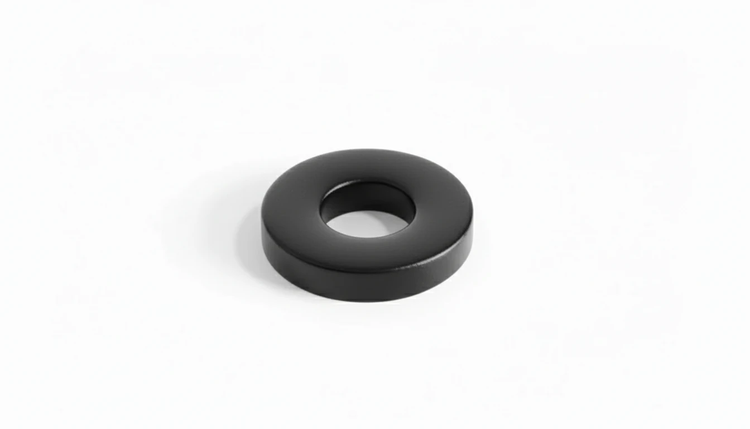

ضربه گیر (Backing Plate) دیافراگم پمپ پمکار

قطعه Backing Plate (بَکینگ پلیت) یکی از اجزای مکانیکی مهم در مونتاژ پمپ‌های دیافراگمی، دیافراگم‌ها یا مجموعه‌های صنعتی مشابه است.

به‌صورت ساده، بکینگ پلیت همان صفحه یا دیسک نگهدارنده‌ای است که پشت دیافراگم یا قطعه انعطاف‌پذیر نصب می‌شود تا هم از آن محافظت کند و هم نیروی متقارن به آن وارد شود.

بیایید دقیق‌تر و فنی‌تر توضیح بدهیم:

 تعریف فنی

Backing Plate صفحه‌ای صُلب (معمولاً از جنس فلز یا پلاستیک مهندسی) است که در پشت دیافراگم قرار می‌گیرد تا هنگام حرکت رفت‌وبرگشتی پمپ، فشار کاری به‌صورت یکنواخت روی دیافراگم توزیع شود.

بدون بکینگ پلیت، احتمال پارگی یا تغییر شکل دیافراگم زیاد می‌شود.

وظیفه و عملکرد

1. توزیع یکنواخت فشار کاری پشت دیافراگم
2. جلوگیری از خم شدن یا تورم بیش از حد دیافراگم در زمان پمپاژ
3. افزایش استحکام مکانیکی مجموعه دیافراگم
4. محافظت از دیافراگم در برابر تماس مستقیم با اجزای فلزی دیگر پمپ
5. ایجاد پشتیبانی ساختاری جهت آب‌بندی بهتر و عملکرد نرم‌تر

 محل قرارگیری در پمپ دیافراگمی پمکار

در پمپ‌های Pomkar، بکینگ پلیت پشت دیافراگم نصب می‌شود – بین دیافراگم و محور محرک مرکزی.

به همراه واشر دیافراگم (Diaphragm Washer) و مهره قفل‌کننده (Lock Nut) مجموعه‌ای سه‌قطعه‌ای تشکیل می‌دهد که حالت نوسانی دیافراگم را پایدار می‌کند.
